激光切割机:配件选择指南

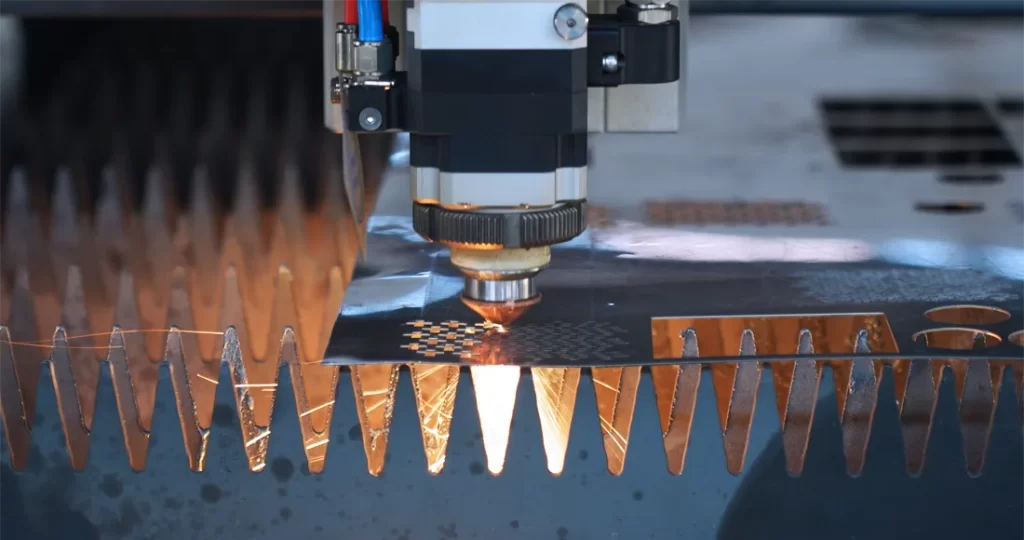

激光切割机是一种利用激光技术对材料进行切割加工的设备。它通过激光发生器产生高能量密度的激光束,经光学系统将激光束聚焦到待切割材料表面,使材料迅速吸收激光能量,温度急剧升高,达到材料的熔点、沸点或燃点,从而使材料熔化、汽化或燃烧,同时借助与激光束同轴的辅助气体将熔融物质吹离切割区域,随着切割头按预设路径移动,实现对材料的精确切割.激光切割机具有切割精度高、质量好、速度快、灵活性强、非接触式加工等优点,广泛应用于金属加工、非金属加工、广告标识制作、航空航天、船舶制造等多个领域,能够满足不同行业对材料切割的多样化需求,
今天来给大家介绍一下激光切割机应该如何选择配件。

  1. 激光切割机床身
  2. 激光发射器
  3. 激光切割机头
  4. 激光切割机系统
  5. 激光切割机伺服电机
  6. 激光切割机减速机
  7. 最优秀的配置应该如何选择

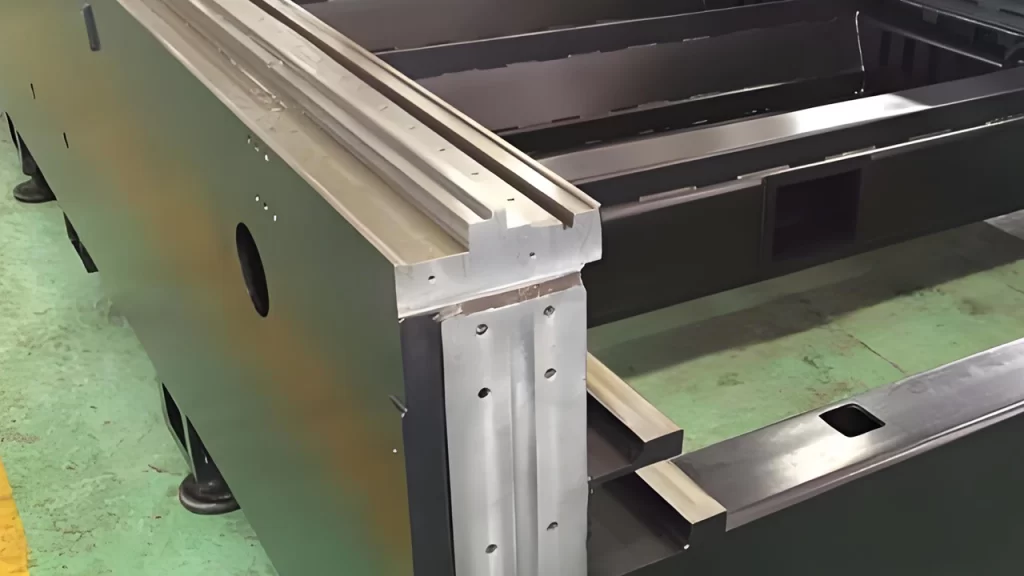

  1. 激光切割机床身:

激光切割机床身是激光切割机的关键部件,其结构与性能直接影响机床的静动态性能和加工精度。以下是关于激光切割机床身的详细介绍:

材料

铸铁:具有较高的刚性和稳定性,能够承受较大的切削力和振动,可有效减少切割过程中的震动,保证切割精度。但铸铁的重量较大,不利于机床的移动和安装,且铸造工艺相对复杂,生产周期较长。

钢:强度和韧性较高,能承受较大的载荷和冲击,可焊接性好,便于加工成各种形状和结构。同时,钢的重量相对较轻,便于机床的移动和安装,因此在激光切割机床身制造中应用较为广泛。

结构

箱型结构:整体呈箱型,具有较高的刚性和稳定性,能够承受较大的切削力和振动,可有效减少机床在切割过程中的变形,提高切割精度。但其加工工艺较为复杂,需要进行多道焊接和加工工序,成本较高。

框架结构:由梁和柱等构件组成框架,具有较好的刚性和稳定性,同时便于机床的安装和调整,各部件之间的连接较为方便,可根据需要进行灵活组合和拆卸。加工工艺相对简单,成本较低,适用于中小型激光切割机。

梁式结构:主要由梁作为支撑和受力部件,具有较好的刚性和稳定性,适用于大型激光切割机,能够承受较大的载荷和跨度。但梁式结构的设计和加工需要考虑梁的强度、刚度和稳定性等因素,加工工艺较为复杂,成本较高。

  1. 激光发射器

国际品牌

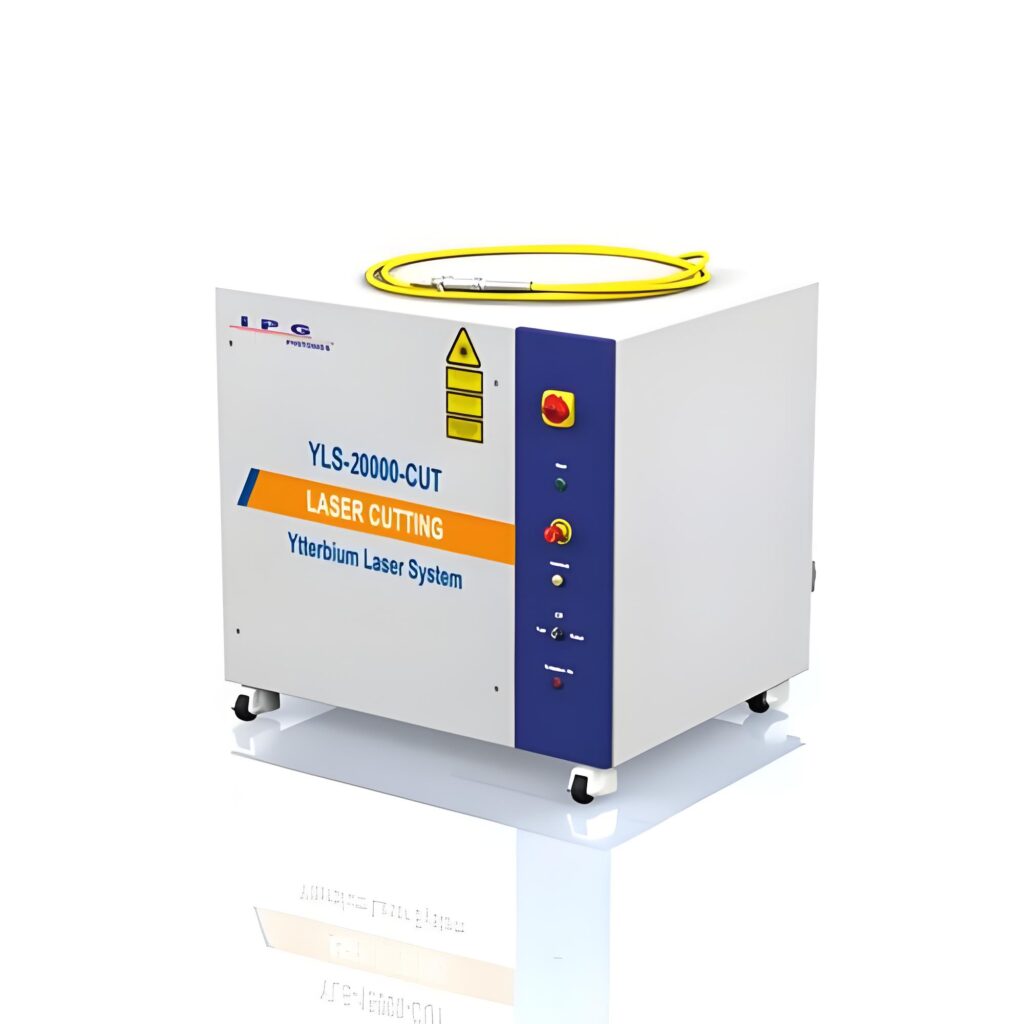

IPG Photonics(美国):全球光纤激光技术的领导者,专注于高品质光纤激光发射源的研发与生产。其产品以卓越的光束质量、高可靠性和长使用寿命著称,广泛应用于各种工业加工领域,如金属切割、焊接、表面处理等,但价格相对较高,限制了一些小型企业的使用。

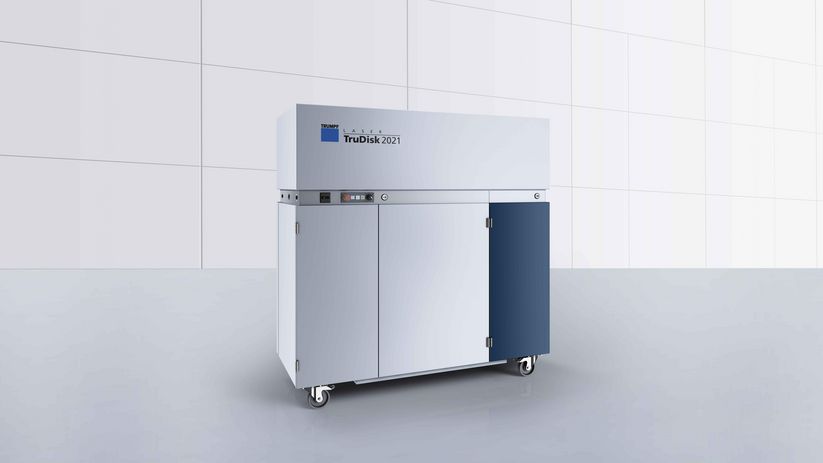

TRUMPF 通快(德国):作为全球钣金加工设备和工业激光应用领域的龙头企业,在激光发射源技术方面拥有深厚的积累。其激光发射源产品性能卓越,能够满足高精度、高速度的激光加工需求,广泛应用于汽车制造、航空航天、电子等行业。

COHERENT 高意(美国):创立于 1971 年,于 2022 年被 II – VI 高意集团收购。是激光器、传感器和光学器件等激光解决方案的供应商,提供各类激光器和激光参数测量产品,如氩 / 氪离子激光器、CO₂激光器、半导体激光器等,在科研、医疗、通信等领域有广泛应用。

nLIGHT(美国):在高功率激光发射源领域具有较强的技术实力,其产品在切割高反射率金属材料方面具有独特优势,如铝、铜等。拥有多种系列的激光发射源产品,可满足不同工业应用场景对功率、波长等参数的要求。

国内品牌

锐科激光 Raycus:是一家专业从事光纤激光器及其关键器件与材料研发、生产和销售的国家高新技术企业。其激光发射源产品性价比高,性能稳定可靠,在国内市场占据重要地位,广泛应用于金属加工、汽车制造、船舶制造等行业,是许多中低端激光切割设备的首选品牌。

创鑫激光 MAX:在光纤激光器领域具有较强的创新能力和市场拓展能力,其激光发射源产品涵盖了多种功率和波长范围,可满足不同客户的个性化需求。产品在切割、焊接、打标等领域都有广泛应用,以较高的性能和相对较低的价格受到市场的欢迎。

凯普林:成立于 2003 年,是面向全球的激光产品及解决方案服务提供商,主营高性能半导体激光器、光纤激光器、超快激光器等。相关产品已遍及全球 60 多个国家,在半导体激光芯片封装技术、光纤耦合技术等方面具有先进的技术水平。

杰普特 JPT2:在激光技术领域有深厚的技术积累和持续的创新能力,其激光发射源产品以高光束质量、高稳定性和高精度著称,广泛应用于精密加工、科研、医疗等领域,尤其在一些对激光性能要求较高的高端应用场景中表现出色。

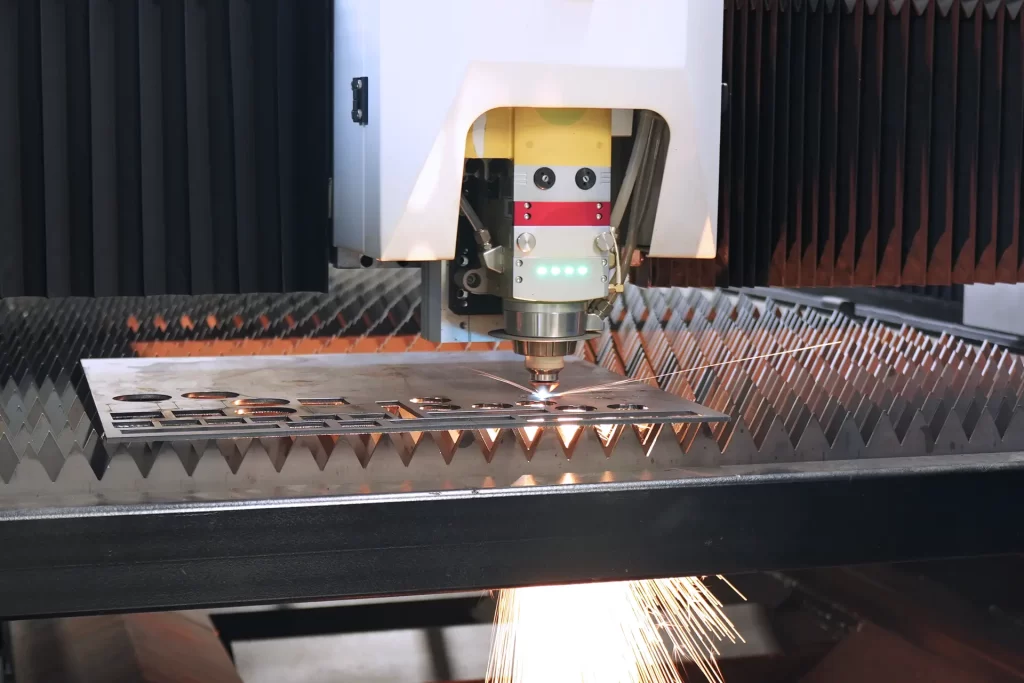

  1. 激光切割机头

激光切割头是激光切割机的关键部件,主要用于聚焦激光束并引导其对材料进行精确切割。以下是其结构、原理和作用的具体介绍:

基本结构:激光切割头通常由聚焦透镜、喷嘴、保护镜片、气体通道、聚焦跟踪系统等部分组成。聚焦透镜用于将激光束聚焦到待切割材料的表面,以提高激光的能量密度;喷嘴用于喷出辅助气体,帮助去除切割过程中产生的熔渣和烟尘,并冷却切割区域;保护镜片则安装在切割头靠近工件的一端,防止切割过程中的飞溅物和灰尘污染聚焦透镜等光学元件;气体通道为辅助气体提供流通路径,确保气体能够均匀地喷出;聚焦跟踪系统可根据切割过程中工件表面的起伏变化,实时调整切割头与工件之间的距离,保证聚焦位置的准确性。

工作原理:激光切割头利用激光的高能量密度特性,将激光束通过聚焦透镜聚焦到材料表面,使材料迅速吸收激光的能量,温度急剧升高,达到材料的熔点甚至沸点,从而使材料迅速熔化和汽化。同时,通过喷嘴喷出的辅助气体,将熔化和汽化的材料吹离切割区域,形成切割缝,最终实现对材料的切割。

作用:激光切割头的作用是精确控制激光束的聚焦和传输,实现对各种材料的高精度、高效率切割。它能够将激光能量集中在很小的区域内,使切割具有较高的精度和较小的热影响区,切割边缘质量好,可满足不同材料和不同形状的切割需求,广泛应用于金属加工、汽车制造、电子设备、航空航天等众多领域。

国际品牌

  • Precitec(普雷茨特):1971 年成立于德国巴登巴登。在激光切割头领域有深厚的技术积累和丰富的经验,产品涵盖自动二维和三维激光切割头,其切割头具有高精度、高速度、高质量切割边缘的特点,智能传感器技术能保证稳定的工艺进程。
  • LT Ultra:德国公司,成立于 1995 年,在高精度激光切割头制造方面具有较高的技术水平。专注于为高端制造业提供精密激光切割头解决方案,产品以超高的切割精度和稳定性著称,常用于汽车制造、航空航天等对切割质量要求极高的行业。
  • Laser Mechanisms:1980 年成立于美国密歇根州诺维市。该公司专注于设计和制造各种激光加工设备的零部件,尤其是激光切割头。其产品具有良好的兼容性和稳定性,可适配多种不同类型和品牌的激光切割机,在全球激光切割头市场中占有一定的份额。

国内品牌

  • 嘉强:嘉强(上海)智能科技股份公司成立于 2009 年 2。公司从做国外激光加工头产品代理到自研激光加工头传感器和控制系统,2015 年实现激光设备核心零部件逐步国产替代 2。2024 年,公司生产的激光加工头销量达 5 万余套,细分市场占有率领先同行,累计销售激光加工头 25 万个,居全球同行之首 2
  • 柏楚切割头是上海柏楚电子科技股份有限公司旗下产品,在激光切割领域具有较高的知名度和市场竞争力,BLT 系列高功率智能激光切割头,安装方便,调试简易,性能优异,传感器齐全,是市场上为数不多的智能切割头。部分切割头还采用模块构件设计,便于设备现场快速维修,可帮助客户迅速恢复产能,实现 24 小时不间断生产。拥有双光斑、焦点闭环控制、自动对中、智能穿孔、自动回切、气压监控、镜片温度监控、散光监控、防撞、防炸等多项智能技术,能让切割过程更高效、稳定、安全和智能。如 BLTA180M 切割头采用新一代智能传感器,其熔池检测功能可有效控制镜片温漂痛点,还能及时检测喷嘴状态,保证切割效果稳定。针对不同的功率段和切割应用场景,开发了多种系列的产品。例如,平面切割头有 3 系、4 系、6 系、8 系、9 系、A 系等多产品组合,可满足 3~120KW 的高低功率切割需求;型钢切割头针对 6~40KW 型钢切割应用,开发了 4 系 + AB 轴 + 寻缝器的产品组合;管材切割头针对 3~20KW 管材切割应用,有 3T 系、4T 系、5H 系等多产品组合。
激光切割机:配件选择指南
  1. 激光切割机系统

激光切割机系统由硬件和软件组成,在激光切割过程中起着至关重要的作用,激光切割机系统通过高精度的电机驱动器和运动控制算法,精确控制切割头在 X、Y、Z 轴方向上的运动。在切割复杂的图形或精细的零件时,能确保切割头按照预设的轨迹以极高的精度移动,误差可控制在极小范围内,一般能达到 ±0.01mm 甚至更高的精度,从而保证切割出的工件尺寸准确、边缘光滑。系统配备位置传感器,实时监测切割头的实际位置,并将信息反馈给控制系统。一旦发现实际位置与预设轨迹有偏差,系统会立即进行调整,以确保切割头始终沿着正确的路径运动,有效避免切割偏差,提高切割质量。根据不同的切割材料和厚度,激光切割机系统能够精确调节激光的输出功率。

国产品牌

柏楚电子:上海柏楚电子科技股份有限公司的 FSCUT 系列控制器在国内市场颇具影响力。它采用先进的运动控制算法,能实现高速、高精度的切割运动控制,支持多种激光切割工艺,可通过软件界面便捷地设置切割参数,如激光功率、切割速度、脉冲频率等。同时,具备完善的故障诊断和保护功能,能实时监测切割机运行状态,遇到异常及时停机报警,保护设备和工件安全,人机交互界面良好,操作简单直观。

  • 大族智控:大族激光旗下专注于控制技术和控制系统研究的公司。HAN’S 801 系列数控系统是其核心产品,是国内为数不多完全自主并拥有完整知识产权的数控系统产品。该系统架构先进、功能完善、性能优异,广泛应用于激光切割、激光切管、激光焊接等行业,涵盖电容传感器、信号放大器、调高盒等产品,采用电容测量原理动态实时测量切割头喷嘴底部与被切割板材之间的距离。此外,还包括 HAN’S Vision 视觉系统、Han’s Mesys 激光设备信息管理系统、Han’s LaserNest 激光平面切割套料软件等,为激光切割提供全面的控制和管理解决方案。

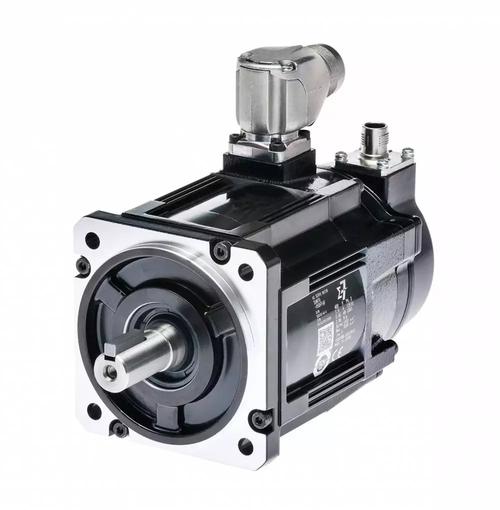

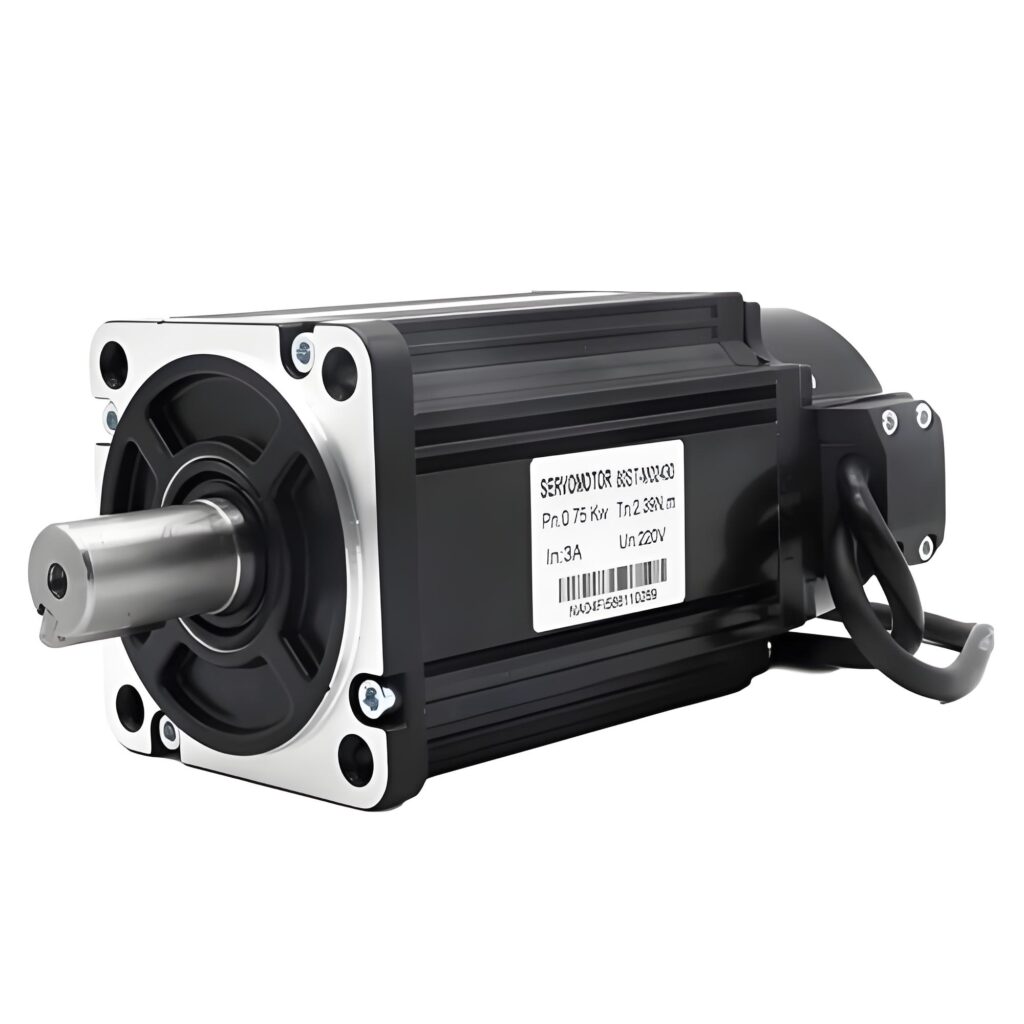

  1. 激光切割机伺服电机

国际品牌

  • 安川(Yaskawa):日本品牌,在伺服电机领域有很高的知名度和市场份额。其伺服电机具有高精度、高响应性和高稳定性的特点,能够快速准确地跟踪控制信号,实现激光切割机切割头的精确运动。过载能力强,可适应不同的切割工艺和材料要求,在高负荷运行时也能保持良好的性能。产品系列丰富,可根据激光切割机的不同功率、速度和精度要求选择合适的型号。
  • 松下(Panasonic):同样来自日本,松下的 MINAS 系列伺服电机在激光切割行业应用广泛 9。例如 MINAS E7 家族升级了 A7 核心算法平台,能实现适应设备的最优化自动调整 9。具有体积小、重量轻、功率密度大的优点,可在有限的空间内提供强大的动力输出。控制精度高,通过先进的控制算法和编码器技术,可实现高精度的位置控制和速度控制,确保激光切割的精度和质量。

国内品牌

  • Inovance:国内工业自动化领域的领军企业。其伺服电机具有高精度、高响应、高可靠性的特点,广泛应用于机器人、数控机床和包装设备等领域。代表产品为 IS 系列伺服电机,核心优势是高性价比、卓越的动态性能以及完善的售后服务。
  • Estun Automation:工业机器人与自动化控制领域的佼佼者,其伺服电机广泛应用于工业机器人和智能装备中。公司拥有强大的生产能力和技术储备,产品在国内外市场都有较强竞争力。代表产品为 ProNet 系列伺服系统,具有高响应速度和广泛的工业适应性。
  • Delta Electronics:在工业自动化领域知名度较高。其伺服电机以稳定性和节能性著称,在 3C 电子制造和物流自动化等行业应用广泛。代表产品为 ASDA 系列伺服系统,具有精准控制、高效能量转换和多行业覆盖的优势。
激光切割机:配件选择指南

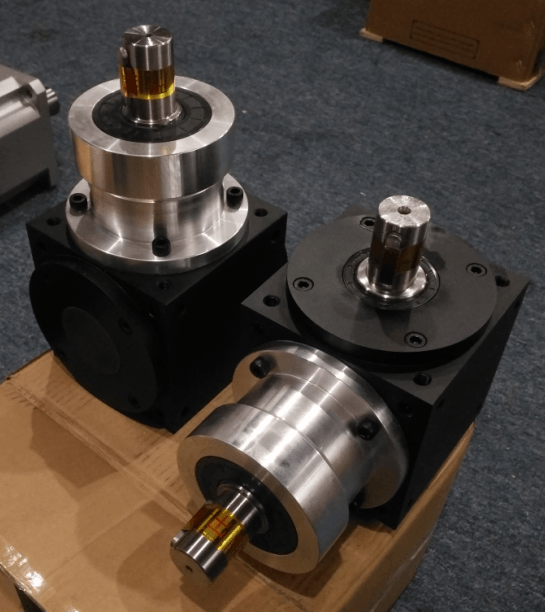

  1. 激光切割机减速机

国际品牌

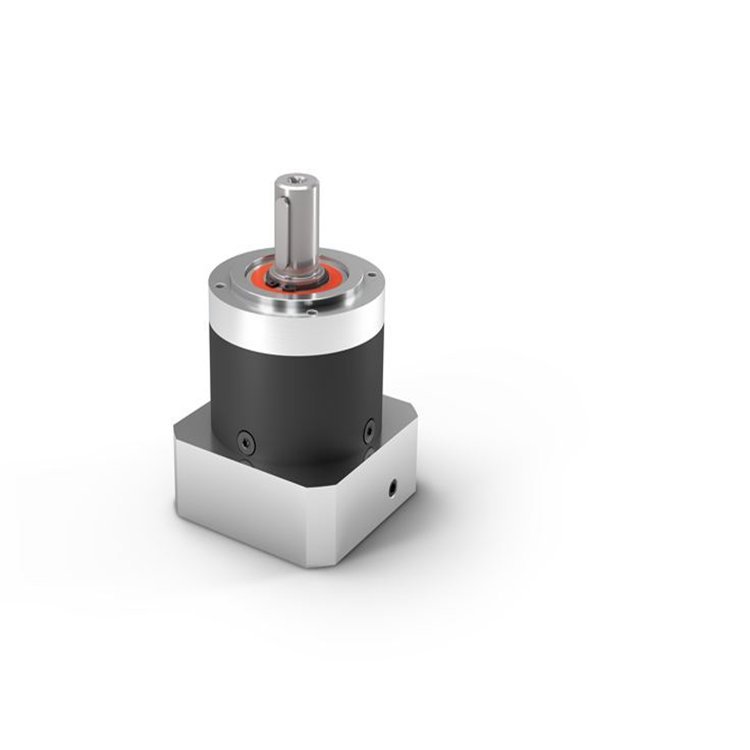

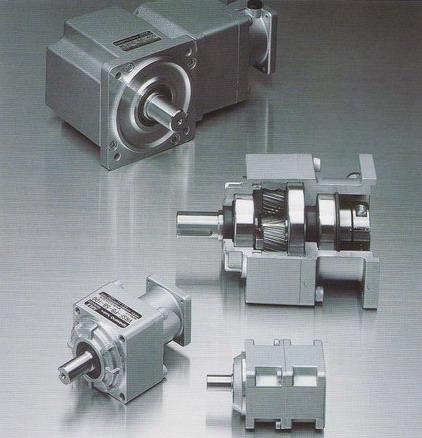

  • 日本 SHIMPO:在减速机领域有较高的知名度,其行星减速机产品具有高精度、高刚性和低背隙的特点,适用于激光切割机等对精度要求较高的设备。例如 VRB-140C 等型号,广泛应用于激光切割设备中,可提供稳定的减速比和可靠的性能。
  • 德国 NEUGART :德国的精密减速机品牌,产品精度高、扭矩大,能满足激光切割机在高速切割和高精度定位时的要求。其行星减速机系列可替代部分其他品牌的产品,在激光切割机、机械手、雕刻机等设备上都有应用。
  • 德国 STOBER :是一家专业生产减速机的企业,其产品质量可靠,技术先进。STOBER 的伺服行星减速机,如 PH421 等型号,专为激光切割机等设备设计,具有良好的动态性能和精度保持性,可适应不同的切割工艺和生产要求。

国内品牌

  • 中国台湾法拉特 FALATE:成立于 1990 年,是较早进入大陆市场的台湾减速机厂家之一。原产品线为涡轮式减速机,后来开发出了多个系列的伺服马达专用减速机和精密中空旋转平台减速机。其产品广泛应用于航天、半导体设备、机器人等行业,在激光切割机上也有良好的表现,具有高精度、低噪音等优点。
  • 中国台湾产骅 CHANHUA:在中国台湾地区有一定的知名度,其行星减速机产品具有高扭矩、高精度、低噪音和长使用寿命的特点。例如 AB060 等型号的行星减速机,适用于光纤激光切割机等设备,可提供稳定的动力传输和精确的减速控制。
激光切割机:配件选择指南

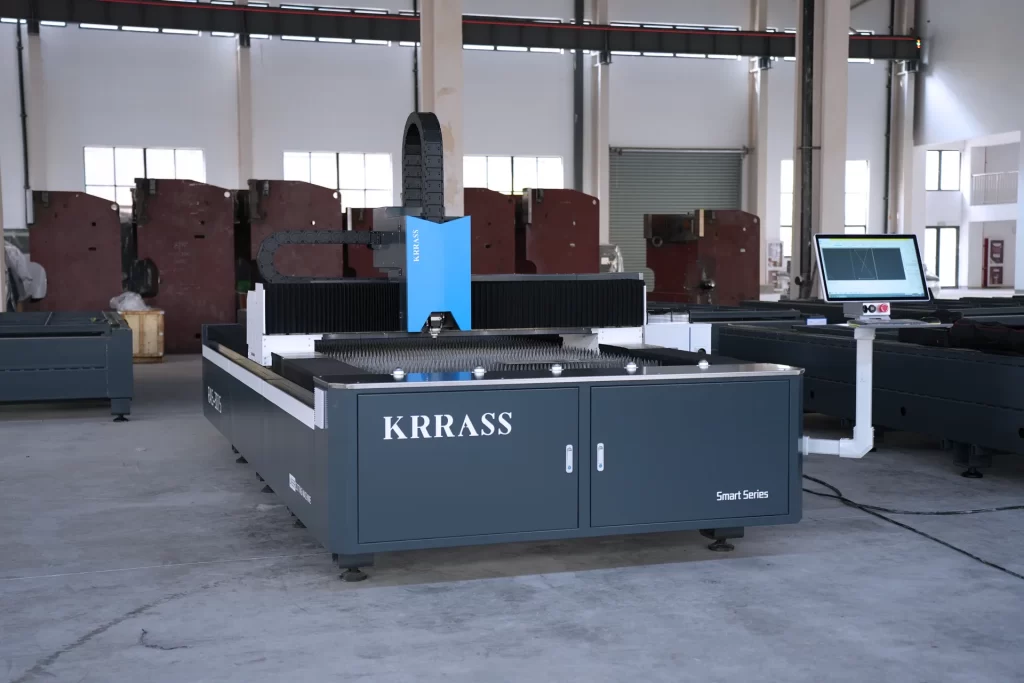

  1. 最优秀的配置应该如何选择

激光切割机的最优配置会因切割材料、切割精度、切割速度等不同需求而有所差异,以下是一般情况下各关键部件的优质配置推荐:

  • 激光器:是激光切割机的核心部件,其功率和类型决定了切割能力和适用材料范围。

功率选择:切割薄板(如 0.5-3mm 的不锈钢或碳钢),一般 1000 – 3000W 的光纤激光器即可;切割中厚板(3 – 10mm),建议选用 3000 – 6000W 的激光器;对于 10mm 以上的厚板切割,则需要 6000W 以上的高功率激光器。

类型选择:光纤激光器适用于金属材料切割,具有光电转换效率高、光束质量好、维护成本低等优点;二氧化碳激光器则更适合切割非金属材料,如亚克力、木材、布料等,其波长较长,对非金属材料的吸收效果好。

  • 控制系统:直接影响切割的精度、速度和稳定性。

品牌选择:大族控制系统在激光切割领域应用广泛,经过多年的成熟使用和不断优化,具有高性能、可靠性强和操作人性化等特点 2。此外,一些进口品牌的控制系统,如德国 PA、西门子 840D 等,也以高精度和强大的功能著称,但价格相对较高。

功能需求:应具备强大的图形编辑功能,能支持多种图形格式导入,如 DXF、PLT、AI 等;具有自动排版功能,可提高材料利用率;同时,具备实时监控和故障诊断功能,能及时发现并解决切割过程中出现的问题。

  • 伺服电机:为切割头提供动力,保证切割的精度和速度。

品牌推荐:安川、松下等国际品牌的伺服电机,具有高精度、高响应性和高稳定性的特点,能快速准确地跟踪控制信号。国内的汇川技术、埃斯顿等品牌的伺服电机也有不错的性能,且具有较高的性价比。

参数选择:根据激光切割机的工作台尺寸、负载重量和切割速度要求,选择合适扭矩和转速的伺服电机。一般来说,切割速度要求越高,所需伺服电机的转速和扭矩就越大。

  • 减速机:用于降低伺服电机的转速,同时增大扭矩。

品牌选择:日本 SHIMPO 新宝、德国 NEUGART 纽卡特等国际品牌的减速机,精度高、刚性好、背隙小。国内的中国台湾法拉特 FALATE、产骅 CHANHUA 等品牌的减速机也能满足激光切割机的一般需求,具有较高的性价比 5。

类型选择:行星减速机是激光切割机中常用的类型,其具有体积小、重量轻、传动效率高、承载能力大等优点。

  • 传动部件:包括滚珠丝杆、齿轮齿条、直线导轨等,影响切割的精度和稳定性。

滚珠丝杆:具有高精度、高传动效率和低摩擦的特点,能将伺服电机的旋转运动精确地转化为切割头的直线运动。应选择精度等级高(如 C5、C7 级)、直径和螺距合适的滚珠丝杆。

齿轮齿条:适用于大行程、高速度的切割设备,传动效率高,能承受较大的负载。德国进口的磨削齿轮齿条质量较好,精度高、耐磨性强。

直线导轨:为切割头提供精确的导向,保证其在运动过程中的平稳性和直线度。应选择高刚性、高精度的直线导轨,如日本 THK、NSK 等品牌的产品。

  • 切割头:直接作用于材料进行切割,其性能影响切割质量和效果。

品牌与类型:进口品牌如 Precitec、Lantek 等的切割头,具有高精度、高可靠性和良好的聚焦性能。根据切割材料和工艺的不同,可选择不同类型的切割头,如用于金属切割的光纤激光切割头、用于非金属切割的二氧化碳激光切割头。

自动调焦功能:具备自动调焦功能的切割头能根据材料厚度和切割速度自动调整焦距,确保切割过程中光束始终聚焦在材料表面,提高切割质量和效率。

除了以上核心部件,激光切割机的床身结构也很重要,一般采用优质钢材焊接而成,并经过热处理和时效处理,以消除内应力,保证床身的稳定性和刚性
2。同时,还需要配备良好的冷却系统、气路系统和排烟除尘系统等辅助设备,以保证激光切割机的正常运行和工作环境的清洁。
