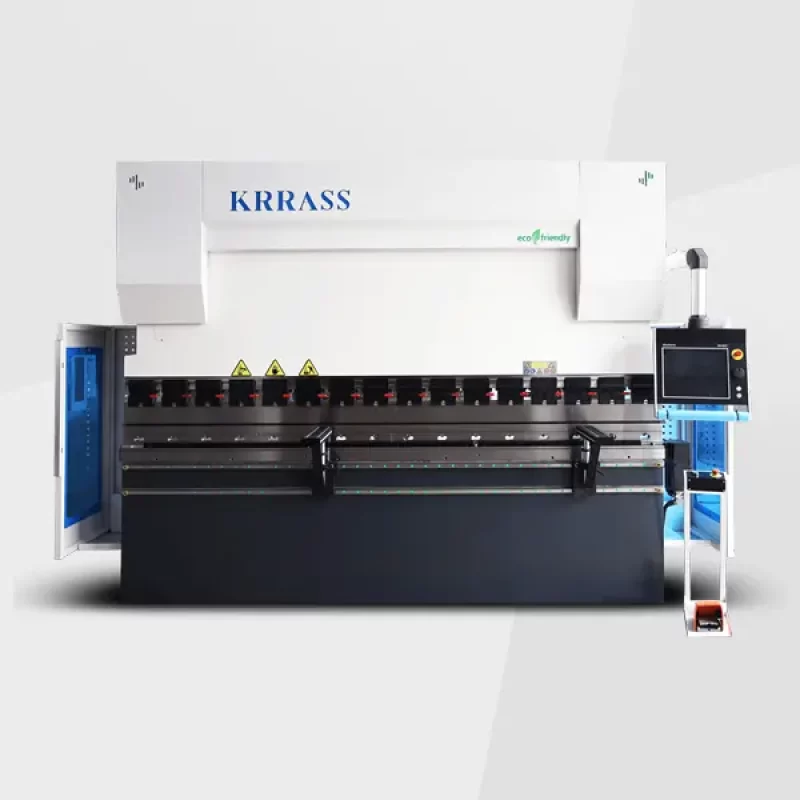

PBS 系列电液数控折弯机 DELEM DA66T
  • PBS 系列电液数控折弯机 DELEM DA66T
  • PBS 系列电液数控折弯机 DELEM DA66T
  • 产品介绍
  • 性能参数

主要特点

  • 全新的工业设计结合现代审美理念,优质的生产工艺,简洁的外观。
  • 最新的高频响应液压控制技术,更快、更高效、更准确。
  • 齿条热处理、整机刚度优化验证、液压凸面结构的应用共同保证了 MB8 系列折弯机的折弯精度。
  • 优化的参数配比和核心配置确保性能稳定,操作简单。
  • DA66T 控制器配备标准 4+1 轴(Y1、Y2、R、X 轴和 W 轴凸度)。同时可以选择合适的模具,实现各种形状复杂的工件的折弯加工。
  • 折弯机采用全闭环电液伺服同步控制技术。
  • CNC 控制器会根据机器的加工状态自动控制工作台的偏斜补偿,以实现工件全长角度均匀。
  • 采用液压凸度法或机械凸度法,可获得工作台全长精度均匀的工件。

主要配件

  • 荷兰 DELEM DA66T CNC 控制器
  • 光栅尺控制深度 Y1 和 Y2 轴(y1/y2 轴 0.01mm)
  • 伺服电机驱动控制 X 轴和 R 轴(X/R 轴 0.01mm),手动上下调节 R 轴,手指可轻松沿圆柱导轨移动
  • HIWIN 滚珠丝杆及直线导轨精度 0.01mm
  • 前托架可沿工作台方向沿直线导轨调整
  • 德国力士乐闭环电液伺服同步控制系统
  • 德国 EMB 油管接头
  • 德国西门子主电机
  • 德国西门子主电机
  • 液压和电气过载保护
  • 上模采用机械快装欧式上模,下模采用单 V 双 V 或 4V 快换式或多 V 下模
Delem DA-66T

DELEM DA66T 数控折弯机控制器

  • 二维图形触摸屏编程方式
  • 17″ 高分辨率彩色 TFT
  • 完整的 Windows 应用程序套件
  • Delem Modusys 兼容性(模块可扩展性和适应性)
  • USB、外设接口
  • 在控件的多任务环境中支持用户特定的应用程序
  • 传感器弯曲校正接口 Profile-TL 离线软件

安全标准

  • EN 12622:2009 + A1:2013
  • EN ISO 12100:2010
  • EN 60204-1:2006+A1:2009
  • 前手指保护装置(安全光幕)
  • 韩国 KACON 脚踏开关(4 安全等级)
  • 背部金属安全围栏,CE 标准
  • 带脚踏开关、安全保护装置的安全继电器监视器
  • 安全标准(2006/42/EC)

标准配置

可选控制器

Delem DA-69T

DELEM DA69T 数控折弯机控制器

  • 3D 和 2D 图形触摸屏编程模式
  • 模拟和生产中的 3D 可视化
  • 17″ 高分辨率彩色 TFT
  • 完整的 Windows 应用程序套件
  • Delem Modusys 兼容性(模块可扩展性和适应性)
  • USB、外设接口
  • 在控件的多任务环境中支持用户特定的应用程序
  • 传感器弯曲&校正接口
  • Profile-T3D 离线软件
型号折弯压力(kn)折弯长度(mm)立柱间距 (mm)喉深 (mm)滑块行程 (mm)最大开口高度 (mm)Y1,Y2轴下降速度 (mm/sec)Y1,Y2轴回程速度 (mm/sec)Y1,Y2轴 (mm/m)X轴最大距离 (mm)工件直线度 (mm/m) 后挡料定位精度 (mm/m)后挡料重复定位精度 (mm/m)主电机 (kw) 长*宽*高 (mm)重量 (T)
50T/1600500160012502051605402301400.01600≥ 0.150.02mm0.01mm42200*1450*21553.9
80T/2500800250020003501705702301400.01600≥ 0.150.05mm0.01mm7.53220*1780*26505.8
100T/2500100250020004102005702201400.01600≥ 0.150.05mm0.01mm7.53240*1780*26807.8
100T/32001000320027004102005702201400.01600≥ 0.150.05mm0.01mm7.54030*1780*26808
100T/40001000400035004102005702201400.01600≥ 0.150.05mm0.01mm7.54830*1780*27809.8
110T/32001100320027004102005702201400.01600≥ 0.150.05mm0.01mm7.54030*1780*26808.2
110T/40001100400035004102005702201400.01600≥ 0.150.05mm0.01mm7.54830*1780*278010
125T/32001250320027004102005702001400.01600≥ 0.150.05mm0.01mm114030*1790*27508.8
125T/40001250400035004102005702001400.01600≥ 0.150.05mm0.01mm114830*1780*285011
135T/32001350320027004102005702001400.01600≥ 0.150.05mm0.01mm114030*1790*27509
135T/40001350400035004102005702001400.01600≥ 0.150.05mm0.01mm114830*1790*285011.2
160T/32001600320027004102005702001400.01600≥ 0.150.05mm0.01mm114050*1800*273010
160T/40001600400035004102005702001400.01600≥ 0.150.05mm0.01mm114700*1800*283012.2
160T/5000160050004100410200570160900.01600≥ 0.150.05mm0.01mm115700*1800*308015.5
160T/6000160060005100410200570160900.01600≥ 0.150.05mm0.01mm156700*1800*318018.5
175T/32001750320027004102005701601400.01600≥ 0.150.05mm0.01mm114050*1800*273010.2
175T/40001750400035004102005701601400.01600≥ 0.150.05mm0.01mm114700*1800*283012.1
175T/5000160050004100410200570160900.01600≥ 0.150.05mm0.01mm115700*1800*308015.8
175T/6000160060005100410200570160900.01600≥ 0.150.05mm0.01mm156700*1800*318018.8
200T/32002000320027004102005701601400.01600≥ 0.150.05mm0.01mm154020*1850*285012
200T/40002000400035004102005701601400.01600≥ 0.150.05mm0.01mm154820*1850*310014
200T/5000200050004100410200570160900.01600≥ 0.150.05mm0.01mm155820*1850*325018.5
200T/6000200060005100410200570160900.01600≥ 0.150.05mm0.01mm156820*1850*335023
210T/32002100320027004102005701601400.01600≥ 0.150.05mm0.01mm154020*1850*285012.3
210T/40002100400035004102005701601400.01600≥ 0.150.05mm0.01mm154820*1850*310014.3
210T/5000210050004100410200570130900.01600≥ 0.150.05mm0.01mm155820*1850*325018.8
210T/6000210060005100410200570130900.01600≥ 0.150.05mm0.01mm156820*1850*335023.5
250T/32002500320027004102504201601400.01600≥ 0.150.05mm0.01mm18.53500*1700*335015.5
250T/40002500400035004102506201601400.01600≥ 0.150.05mm0.01mm18.54500*1700*335018
250T/5000250050004100410250620130900.01600≥ 0.150.05mm0.01mm18.55500*1700*335019
250T/6000250060005100410250620130900.01600≥ 0.150.05mm0.01mm18.56500*1700*335022
320T/32003200320027004503006701501300.01600≥ 0.20.05mm0.01mm223500*1700*335019
320T/40003200400035004503006701501300.01600≥ 0.20.05mm0.01mm224500*1700*335021
320T/5000320050004100450300670130900.01600≥ 0.20.05mm0.01mm225500*1700*335023
320T/6000320060005100450300670130900.01600≥ 0.20.05mm0.01mm226500*1700*335025
400T/32004000320027005003006701501300.01600≥ 0.20.05mm0.01mm303500*1700*335021
400T/40004000400035005003006701501300.01600≥ 0.20.05mm0.01mm304500*1700*335023
400T/5000400050004100500300670130900.01600≥ 0.20.05mm0.01mm305500*1700*335025
400T/6000500060005100500300670130900.01600≥ 0.20.05mm0.01mm306500*1700*335027
500T/40005000400035005003006701501300.01600≥ 0.20.05mm0.01mm304500*1900*335042
500T/5000500050004100500300670130900.01600≥ 0.20.05mm0.01mm305500*1900*335047
500T/6000500060005100500300670130900.01600≥ 0.20.05mm0.01mm306500*1900*335055
