- 产品介绍
- 性能参数
主要特点
- 源自欧盟的流线型设计,机架热处理,高刚性工作台,可选配机械加凸装置,确保折弯精度。
- 液压同步控制和 Estun CNC 可编程控制器保证精确的重复性和易用性。

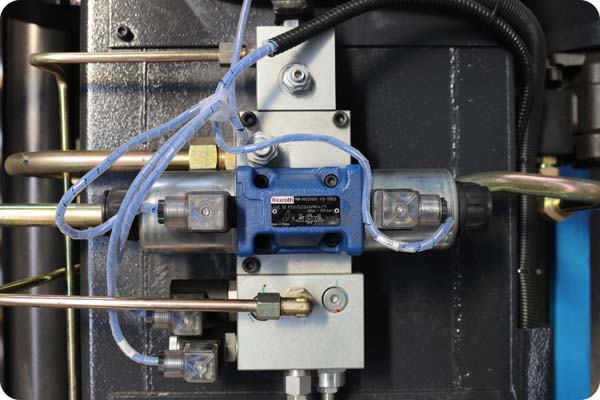

- 集成液压系统(德国博世力士乐),可自动切换到慢弯快速弯。
- X、Y 轴通过 CNC E310P 控制器编程、伺服驱动器和伺服电机实现精确定位功能。
- 最新的伺服响应液压控制技术,机床更加稳定可靠。
- 最优的参数配比和最优的内核配置,保证性能稳定,操作更方便。

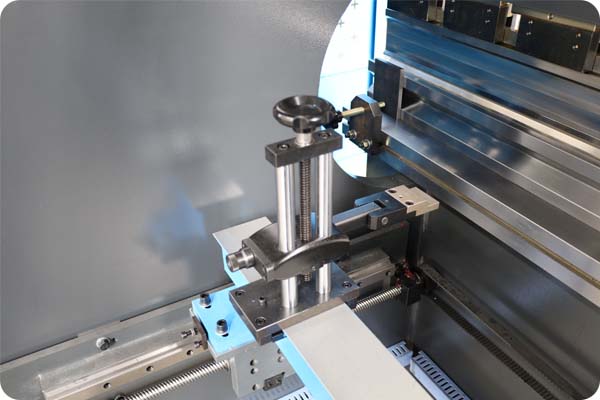

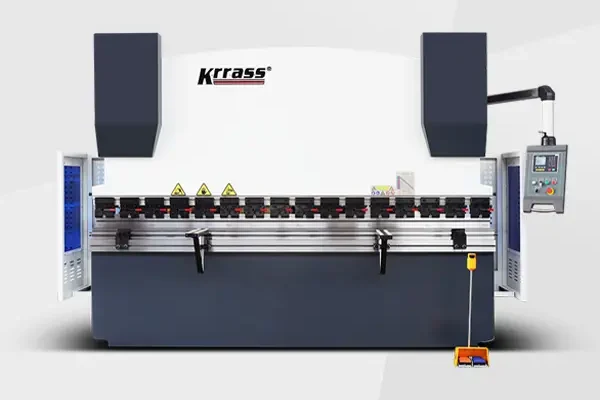

- WC67K 标准单轴后挡料系统、单轴弯曲角度系统和 V 轴补偿功能任何类型的不规则工件都可以用合适的模具完成。
主要配件
- 埃斯顿 E310 双伺服控制器
- 控制器控制和调整 Y 轴和 X 轴
- X 轴、Y 轴伺服驱动及控制定位

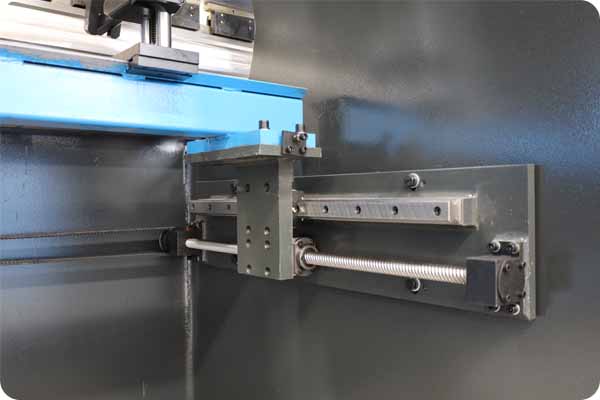

- 采用 SHAC 滚珠丝杆及直线导轨,精度 0.05mm
- 前材料支架
- 美国 FIRST 液压阀块
- 德国 EMB 油管接头
- 德国西门子主电机
- 法国施耐德电气
- 液压和电气过载保护
- 上下模(86°,R0.6mm,材质:42CrMo)

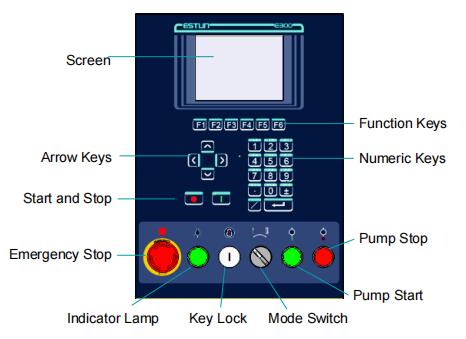

埃斯顿 E310P 数控折弯机控制器
- 支持 4 个轴,即 X 轴、Y 轴、R 轴和 C 轴。
- 根据弯曲角度、材料、厚度和模具参数自动计算块位置。
- 由于伺服系统控制 X 轴和 R 轴,因此可以高精度控制后挡料。
- 可选液压或机械控制 C 轴。
- 以绝对值或角度编程。
- 材料和模具信息是可编程的。
- 语言设置和单位设置。
安全标准
- EN 12622:2009 + A1:2013
- EN ISO 12100:2010
- EN 60204-1:2006+A1:2009
- 前指保护(安全光幕)
- 韩国 KACON 脚踏开关(安全等级 4)
- 后金属护板和 CE 标准
- 安全继电器监控脚踏开关,安全保护
- 安全标准(2006/42/EC)
标准配置












型号 | 折弯压力(kn) | 折弯长度(mm) | 立柱间距 (mm) | 喉深 (mm) | 滑块行程 (mm) | 最大开口高度 (mm) | Y1,Y2轴下降速度 (mm/sec) | Y1,Y2轴回程速度 (mm/sec) | 折弯精度 | X轴最大距离 (mm) | 工件直线度 (mm/m) | 后挡料定位精度 (mm/m) | 主电机 (kw) | 长*宽*高 (mm) | 重量 (T) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
30T/1600 | 300 | 1600 | 950 | 230 | 100 | 320 | 80 | 70 | <±40 | 300 | 0.5 | 0.05 | 3 | 1800*1200*1620 | 2000 |
40T/1600 | 400 | 1600 | 950 | 230 | 100 | 320 | 80 | 70 | <±40 | 300 | 0.5 | 0.05 | 3 | 1800*1200*1820 | 2500 |
40T/2200 | 400 | 2200 | 1850 | 230 | 100 | 320 | 80 | 70 | <±40 | 600 | 0.5 | 0.05 | 5.5 | 2200*1200*1900 | 2750 |
40T/2500 | 400 | 2500 | 1850 | 230 | 100 | 320 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 5.5 | 2500*1200*1900 | 3000 |
50T/2500 | 500 | 2500 | 1850 | 230 | 100 | 320 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 5.5 | 2500*1200*2000 | 3400 |
63T/2500 | 630 | 2500 | 1900 | 250 | 100 | 320 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 5.5 | 2500*1300*2210 | 4000 |
63T/3200 | 630 | 3200 | 2560 | 250 | 100 | 320 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 5.5 | 3200*1300*2210 | 4800 |
80T/2500 | 800 | 2500 | 1990 | 300 | 100 | 320 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 2500*1400*2300 | 5000 |
80T/3200 | 800 | 3200 | 2560 | 320 | 100 | 350 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 3200*1500*2300 | 6000 |
80T/4000 | 800 | 4000 | 3200 | 320 | 100 | 350 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 4000*1500*2400 | 7000 |
100T/2500 | 1000 | 2500 | 1990 | 320 | 120 | 350 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 2500*1600*2400 | 6000 |
100T/3200 | 1000 | 3200 | 2600 | 320 | 150 | 400 | 80 | 70 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 3200*1600*2600 | 6800 |
100T/4000 | 1000 | 4000 | 3200 | 320 | 150 | 400 | 90 | 82 | 0.5 | 600 | 0.5 | 0.05 | 7.5 | 4000*1600*2600 | 8000 |
125T/2500 | 1250 | 2500 | 1990 | 320 | 150 | 400 | 90 | 82 | 0.5 | 600 | 0.5 | 0.05 | 11 | 2500*1600*2600 | 6000 |
125T/3200 | 1250 | 3200 | 2600 | 320 | 150 | 400 | 90 | 82 | 0.5 | 600 | 0.5 | 0.05 | 11 | 3200*1600*2600 | 7000 |
125T/4000 | 1250 | 4000 | 3200 | 320 | 150 | 400 | 90 | 82 | 0.5 | 600 | 0.5 | 0.05 | 11 | 4000*1600*2600 | 8500 |
160T/2500 | 1600 | 2500 | 1990 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 2500*1700*2700 | 8800 |
160T/3200 | 1600 | 3200 | 2580 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 3200*1700*2700 | 10000 |
160T/4000 | 1600 | 4000 | 2900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 4000*1700*2800 | 11000 |
160T/5000 | 1600 | 5000 | 3900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 5000*1900*3100 | 13500 |
160T/6000 | 1600 | 6000 | 4900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 6300*1900*3200 | 18500 |
200T/2500 | 2000 | 3200 | 1990 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 3200*1950*2800 | 10000 |
200T/3200 | 2000 | 3200 | 2480 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 3200*1950*2800 | 11000 |
200T/4000 | 2000 | 4000 | 2900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 4000*1950*2800 | 12500 |
200T/5000 | 2000 | 5000 | 3900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 5000*1950*3000 | 14000 |
200T/6000 | 2000 | 6000 | 4900 | 320 | 200 | 460 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 11 | 6000*1950*3300 | 20000 |
250T/3200 | 2500 | 3200 | 2450 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 18.5 | 3250*2000*3200 | 18500 |
250T/4000 | 2500 | 4000 | 2900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 18.5 | 4000*2000*3400 | 20000 |
250T/5000 | 2500 | 5000 | 3900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 18.5 | 5000*2000*3400 | 23000 |
250T/6000 | 2500 | 6000 | 4900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 18.5 | 6000*2000*3400 | 27000 |
300T/3200 | 3000 | 3200 | 2450 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 22 | 3200*2000*3450 | 20500 |
300T/4000 | 3000 | 4000 | 2900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 22 | 4000*2000*3450 | 22000 |
300T/5000 | 3000 | 5000 | 3900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 22 | 5000*2000*3450 | 25000 |
300T/6000 | 3000 | 6000 | 4900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 22 | 6000*2000*3450 | 28500 |
400T/3200 | 4000 | 3200 | 2400 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 30 | 3200*2180*3400 | 22500 |
400T/4000 | 4000 | 4000 | 2900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 30 | 4000*2180*3400 | 25000 |
400T/5000 | 4000 | 5000 | 3900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 30 | 5000*2180*3500 | 29000 |
400T/6000 | 4000 | 6000 | 4900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 30 | 6000*2180*3800 | 34000 |
500T/4000 | 5000 | 4000 | 2900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 45 | 4050*3500*3700 | 36000 |
500T/5000 | 5000 | 5000 | 3900 | 400 | 250 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 45 | 5050*3500*3700 | 42000 |
500T/6000 | 5000 | 6000 | 4900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 45 | 6050*3500*3700 | 54000 |
600T/4000 | 6000 | 4000 | 2900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 55 | 4050*4500*3700 | 44000 |
600T/5000 | 6000 | 5000 | 3900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 55 | 5050*4500*3700 | 51000 |
600T/6000 | 6000 | 6000 | 4900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 55 | 6050*4500*3700 | 60000 |
600T/7000 | 6000 | 7000 | 5900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 55 | 8050*4500*3700 | 66000 |
600T/8000 | 6000 | 8000 | 6900 | 400 | 320 | 590 | 90 | 86 | 0.5 | 600 | 0.5 | 0.05 | 55 | 9050*4500*3700 | 72000 |
