主要特点

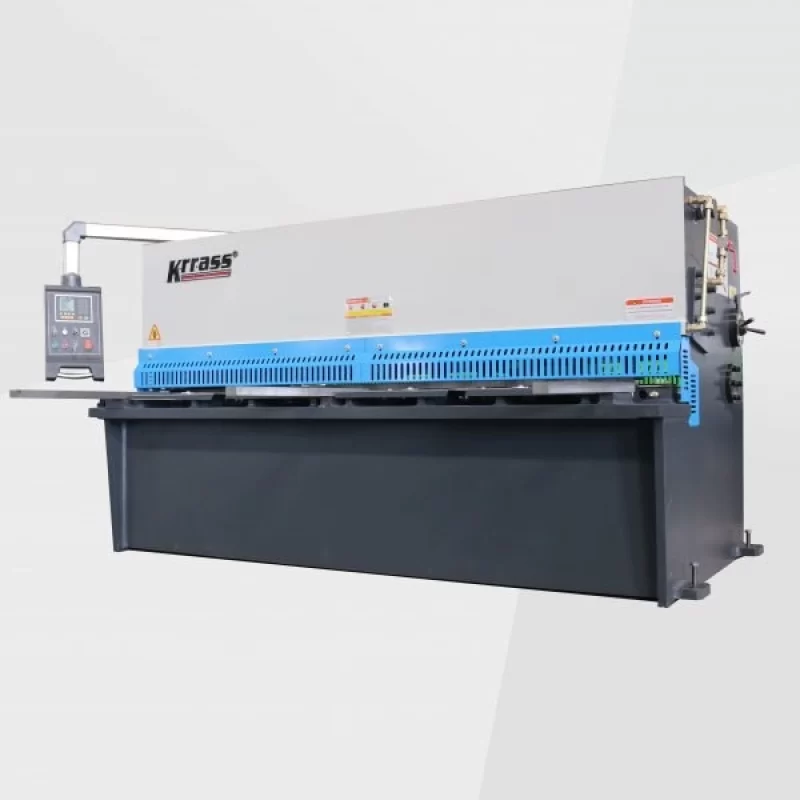

- 源自欧盟的流线型设计，主要结构由齿条、刀架、油缸、液压控制器、后挡料等组成。主要零件有限元分析，焊接件采用回火、振动等加工方法消除应力，保证各部件的结构强度和刚度；
- 刀架采用三点支撑滚动导轨，最大程度减少摩擦，刀架移动时实现无缝滚动。
- 最左前支架配置垂直度调节器和前定位装置，操作方便，效率高；
- 简单有效的刀片调整机构通过数控系统重新调整刀片间隙，提高切割质量。
- 精细的滚珠丝杆和光杆结构，采用性能优良的变频器定位 X 轴确保精度，独特设计的定时传动机构，稳定可靠。
- 光影线利于手工划线切割；液压传动稳定可靠；集成液压系统能够显着缓解液压油泄漏引起的问题。
- 由优质合金工具钢制成，切削时能承受冲击载荷和高耐磨性；
- 参照人体工学设计，数控系统界面操作方便，提高操作精度和舒适性；滚珠工作台，减少摩擦，防止工件表面划伤；独特实用的安全防护装置，符合安全规范，保护人身安全；精巧的设计，细小的工件可以用手轻松完成。
标准配件
- ESTUN E21S 数控系统
- 后挡料 X 轴电控
- 台达变频器
- 控制器悬臂和前材料支架
- HIWIN 滚珠丝杆及光杆，控制精度 0.05mm
- 德国 EMB 管接头
- 德国博世力士乐集成液压阀
- 德国西门子主电机
- 法国施耐德电气
- 液压和电气过载保护
- 光对齐
- 刃材（6CrW2Si）
- 韩国 KACON 花瓣开关
埃斯顿 E21S 液压剪控制器
- 宽阔、明亮、色彩丰富，易于编程
- 轻松控制页面
- 明亮的液晶显示屏
- 后/前规控制
- 缩回功能
- 行程长度限制
- 所有轴的手动移动
- 板材厚度测量
- 上下文帮助和警告弹出窗口
- 在几秒钟内完成零件编程
安全标准
- 安全标准（2006/42/EC）
- 电气柜和前防护门打开断电
- 国产脚踏开关（安全等级 4）
- 后金属护栏，CE 标准
- 安全继电器监控脚踏开关，安全保护
标准配置
| Type | Max Thickness (mm) | Cutting Length (mm) | Throat Depth (mm) | Shearing Angle (°) | Blade Length (mm) | Shearing Speed (Cuts/min) | Back Gauge Specification | Motor Power (kw) | Oil Tank Capacity (L) | Weight (kg) | L*W*H (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| <450N/mm2 | <700N/mm2 | Travel (mm) | Speed (mm/sec) | ||||||||||
| 4x2500 | 4 | 2.5 | 2500 | 100 | 1°30’ | 2600 | 10~12 | 600 | 180 | 5.5 | 220 | 3800 | 3040*1610*1620 |
| 4x3200 | 4 | 2.5 | 3200 | 100 | 1°30’ | 3300 | 10~12 | 600 | 180 | 5.5 | 290 | 5000 | 3840*1610*1620 |
| 4x4000 | 4 | 2.5 | 4000 | 100 | 1°30’ | 4100 | 8~10 | 600 | 180 | 5.5 | 290 | 6500 | 4600*1700*1700 |
| 4x6000 | 4 | 2.5 | 6000 | 100 | 1°30’ | 6100 | 5~7 | 600 | 180 | 11 | 380 | 11000 | 6460*2100*3200 |
| 6x2500 | 6 | 4 | 2500 | 145 | 1°30’ | 2600 | 10~12 | 600 | 180 | 7.5 | 220 | 5000 | 3040*1610*1620 |
| 6x3200 | 6 | 4 | 3200 | 145 | 1°30’ | 3300 | 9~11 | 600 | 180 | 7.5 | 290 | 6000 | 3840*1610*1620 |
| 6x4000 | 6 | 4 | 4000 | 145 | 1°30’ | 4100 | 8~10 | 600 | 180 | 7.5 | 290 | 8000 | 4620*1750*1700 |
| 6x5000 | 6 | 4 | 5000 | 145 | 1°30’ | 5100 | 6~8 | 600 | 180 | 7.5 | 380 | 10500 | 5400*1750*1700 |
| 6x6000 | 6 | 4 | 6000 | 145 | 1°30’ | 6100 | 5~7 | 600 | 180 | 11 | 380 | 16500 | 6480*2100*2300 |
| 8x2500 | 8 | 5 | 2500 | 300 | 1°30’ | 2600 | 10~12 | 600 | 180 | 7.5 | 220 | 6000 | 3040*1700*1700 |
| 8x3200 | 8 | 5 | 3200 | 300 | 1°30’ | 3300 | 8~10 | 600 | 180 | 7.5 | 290 | 7200 | 3860*1700*1700 |
| 8x4000 | 8 | 5 | 4000 | 300 | 1°30’ | 4100 | 8~10 | 600 | 180 | 7.5 | 290 | 8800 | 4640*1700*1700 |
| 8x5000 | 8 | 5 | 5000 | 300 | 1°30’ | 5100 | 8~10 | 600 | 180 | 7.5 | 380 | 11500 | 5400*2400*2000 |
| 8x6000 | 8 | 5 | 6000 | 300 | 1°30’ | 6100 | 8~10 | 600 | 180 | 11 | 380 | 18000 | 6480*2100*2350 |
| 10x2500 | 10 | 6.5 | 2500 | 300 | 1°30’ | 2600 | 9~11 | 600 | 180 | 11 | 320 | 7300 | 3040*1700*1700 |
| 10x3200 | 10 | 6.5 | 3200 | 300 | 1°30’ | 3300 | 9~11 | 600 | 180 | 11 | 420 | 8000 | 3860*1700*1700 |
| 10x4000 | 10 | 6.5 | 4000 | 300 | 1°30’ | 4100 | 8~10 | 600 | 180 | 11 | 420 | 12000 | 4650*2100*2000 |
| 10x6000 | 10 | 6.5 | 6000 | 300 | 2° | 6100 | 5~7 | 600 | 180 | 15 | 520 | 24000 | 6500*2100*2300 |
| 12x2500 | 12 | 8 | 2500 | 300 | 2° | 2600 | 9~11 | 600 | 180 | 18.5 | 360 | 9000 | 3140*2150*2000 |
| 12x3200 | 12 | 8 | 3200 | 300 | 2° | 3300 | 9~11 | 600 | 180 | 18.5 | 500 | 10800 | 3880*2150*2000 |
| 12x4000 | 12 | 8 | 4000 | 300 | 2° | 4100 | 8~10 | 600 | 180 | 18.5 | 500 | 13000 | 4680*2150*2000 |
| 12x5000 | 12 | 8 | 5000 | 300 | 2° | 5100 | 6~8 | 600 | 180 | 18.5 | 520 | 16000 | 5900*2150*2000 |
| 12x6000 | 12 | 8 | 6000 | 300 | 2° | 6100 | 5~7 | 600 | 180 | 18.5 | 600 | 29000 | 6900*2600*2700 |
| 12x8000 | 12 | 8 | 8000 | 300 | 2° | 8100 | 5~7 | 600 | 180 | 18.5 | 620 | 46500 | 9000*3500*3500 |
| 16x2500 | 16 | 10.5 | 2500 | 320 | 2°30’ | 2600 | 9~11 | 600 | 180 | 18.5 | 360 | 11000 | 3140*2150*2000 |
| 16x3200 | 16 | 10.5 | 3200 | 320 | 2°30’ | 3300 | 8~10 | 600 | 180 | 18.5 | 500 | 13000 | 3880*2150*2000 |
| 16x4000 | 16 | 10.5 | 4000 | 320 | 2°30’ | 4100 | 8~10 | 600 | 180 | 18.5 | 500 | 16300 | 4650*2150*2200 |
| 16x5000 | 16 | 10.5 | 5000 | 320 | 2°30’ | 5100 | 6~8 | 800 | 180 | 18.5 | 520 | 20000 | 5900*2600*2700 |
| 16x6000 | 16 | 10.5 | 6000 | 320 | 2°30’ | 6100 | 5~7 | 800 | 180 | 22 | 550 | 36000 | 6900*2700*2700 |
| 20x2500 | 20 | 13 | 2500 | 320 | 3° | 2600 | 8~10 | 800 | 180 | 22 | 540 | 15500 | 3440*2300*2500 |
| 20x3200 | 20 | 13 | 3200 | 320 | 3° | 3300 | 8~10 | 800 | 180 | 22 | 800 | 18000 | 4150*2350*2700 |
| 20x4000 | 20 | 13 | 4000 | 320 | 3° | 4100 | 5~7 | 1000 | 180 | 22 | 800 | 21000 | 4850*2350*2700 |
| 25x2500 | 25 | 16.5 | 2500 | 320 | 3° | 2600 | 8~10 | 1000 | 180 | 37 | 800 | 19000 | 3200*2700*2900 |
| 25x3200 | 25 | 16.5 | 3200 | 320 | 3° | 3300 | 5~7 | 1000 | 180 | 37 | 800 | 23000 | 4200*2700*2900 |
| 25x4000 | 25 | 16.5 | 4000 | 320 | 3° | 4100 | 5~7 | 1000 | 180 | 37 | 800 | 27000 | 3850*2700*2900 |
| 30x2500 | 30 | 20 | 2500 | 320 | 3° | 2600 | 5~7 | 1000 | 180 | 37 | 800 | 23500 | 3300*2900*2900 |
| 30x3200 | 30 | 20 | 3200 | 320 | 3° | 3300 | 5~7 | 1000 | 180 | 37 | 800 | 27500 | 4200*2900*2900 |
