在折弯机的位移测量系统中，光栅尺和磁栅尺各有优劣，选择需结合折弯机的工作环境、精度需求、维护成本等因素综合判断。以下从核心特性、适配场景等方面详细对比分析：
一、核心特性对比
| 特性 | 光栅尺 | 磁栅尺 |
|---|---|---|
| 测量原理 | 利用光栅条纹的光学干涉 / 莫尔效应，通过光电传感器读取位移 | 利用磁栅尺表面的磁化条纹，通过磁头感应电磁信号测量位移 |
| 精度水平 | 高精度（通常 ±1~5μm，部分可达 ±0.1μm） | 中高精度（通常 ±5~10μm，高端型号可达 ±2μm） |
| 环境适应性 | 对污染敏感：怕油污、粉尘、冷却液，需严格防护；抗振动能力较弱 | 抗污染强：耐受油污、粉尘、潮湿，对振动不敏感；适应恶劣环境 |
| 安装要求 | 对安装基面平整度、平行度要求高（误差需≤0.1mm/m），否则易因应力导致精度偏差 | 对安装基面要求较低（平整度误差可放宽至 0.5mm/m），容错性更强 |
| 维护成本 | 需定期清洁光栅表面（避免光路遮挡），防护不当易损坏，维护频率高 | 无需清洁，磁信号抗磨损，维护简单，故障率低 |
| 成本 | 同量程下成本较高（光学元件精密，防护结构复杂） | 成本较低（电磁元件制造难度低，长量程优势更明显） |
| 响应速度 | 快（光电信号传输延迟小） | 略慢（电磁信号处理需滤波，高 |
二、折弯机适配性分析
折弯机的工作环境通常具有振动强、油污多、金属碎屑多、温度波动大等特点，同时需满足 “稳定测量滑块位移→保证折弯角度精度” 的核心需求。结合其特性，适配性差异如下：
1. 环境适应性：磁栅尺更占优
折弯机工作时，金属板材弯曲会产生碎屑、冷却液飞溅，滑块运动伴随振动，且机身易沾染油污。
- 光栅尺的光学原理依赖 “光路通畅”，油污、粉尘附着在光栅表面会遮挡光线，导致信号丢失或误差；振动还可能导致光栅条纹错位，直接影响精度。若使用光栅尺，需额外加装密封防护罩（如不锈钢伸缩护罩），但仍难以完全避免污染，维护频率高（需每周清洁）。
- 磁栅尺的电磁信号不受油污、粉尘影响，金属碎屑也不会干扰磁头感应；其结构耐振动（磁条固定牢固，磁头与磁条非接触），无需复杂防护，可直接适应折弯机的恶劣环境，维护周期可延长至数月甚至半年。
2. 精度需求：多数场景磁栅尺足够，高精度场景选光栅尺
折弯机的精度需求主要取决于加工件类型：
- 普通钣金件（如机箱、机柜）折弯精度要求通常为 ±0.1~0.3mm，磁栅尺的 ±5~10μm 测量精度完全满足（换算为折弯角度误差可控制在 ±0.1° 内）。
- 高精度折弯（如航空航天、汽车精密零件）需 ±0.05mm 以内的位移控制，此时光栅尺的 ±1~5μm 精度更具优势，但必须配合严格的防护（如全密封护罩 + 气吹清洁装置），否则易因环境污染失效。

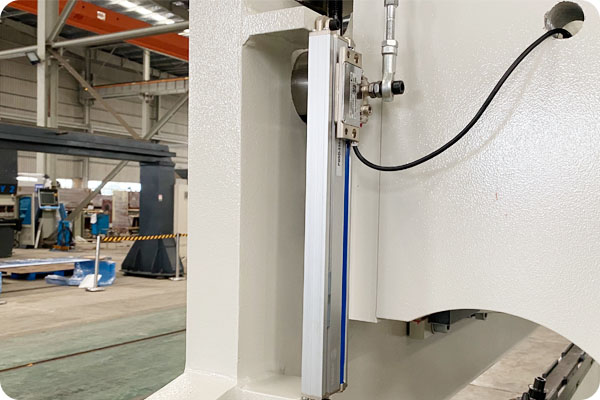

3.江苏克劳斯机床一贯使用西班牙法格光栅尺。西班牙法格（FAGOR）光栅尺是由西班牙法格自动化公司生产的高精度测量反馈装置 1。该公司自 1975 年开始生产直线光栅尺和编码器，其相关产品已成为机床工具行业中具有竞争力的产品 1。以下是具体介绍：
应用领域：常用于数控折弯机的闭环伺服系统中，可作直线位移或者角位移的检测，能对刀具和工件的坐标进行检测，以补偿刀具的运动误差。还广泛应用于半导体工业的测量和生产设备、PCB 电路板组装机、高精度机床、测量机和比较仪、测量显微镜等需要高精度测量的场合。
产品类型：
玻璃式直线光栅尺：采用透射光通过光栅尺和扫描光栅生成信号，产品测量长度可达 3040mm。
钢带式直线光栅尺：采用反射光通过光栅尺和扫描光栅生成信号。
系列产品特点：以 3 系列光栅尺 G3 – FS、S3 – FS 和 SV3 – FS 为例，该系列光栅尺符合多种机械功能安全标准和电子设备相关功能安全标准，经过 TÜV SÜD 审核和认证。运用新的光学专利技术，可同时获取冗余的绝对位置信息，运行更安全。应用 3STATECH 技术，能有效抵御恶劣环境的污染，还可通过第三状态信息检测 “不合格” 的数据。此外，该系列光栅尺重复定位精度高，鲁棒性好。
输出接口与数据格式：以 SA 系列光栅尺为例，其采用 SSI 接口输出数据，出厂默认配置有两种数据格式，分别是 32 位二进制码（不带校验）和 26 位格雷码（带奇偶校验）。
4.GV 磁栅尺利用磁致伸缩效应或磁阻效应来实现位移测量。磁栅尺上有按一定规律排列的磁性刻度，当磁头相对于磁栅尺移动时，磁头中的感应元件会检测到磁场的变化，从而产生相应的电信号，通过对这些电信号的处理和分析，即可得出磁头相对于磁栅尺的位置信息，进而实现对物体位移的精确测量。
应用领域
- 机床加工：在车床、铣床、磨床等机床上，GV 磁栅尺可用于精确测量工作台或刀具的位移，实现精度的加工控制，提高加工零件的尺寸精度和表面质量。
- 自动化生产线：在自动化生产线上，可用于检测工件的位置和移动距离，实现自动化的物料输送、定位和装配等操作，提高生产效率和产品一致性。
三、总结建议
- 选磁栅尺的场景：适用于普通折弯机场景（如普通钣金加工、批量生产），尤其是工作环境油污多、粉尘大、振动强的情况。优势是抗污染、维护简单、成本低，精度完全满足常规折弯需求。
- 选光栅尺的场景：仅推荐用于高精度折弯（如精密零件、角度公差≤±0.05°），且需配套全密封防护装置（避免污染）和减震安装结构（减少振动影响），同时需接受更高的采购和维护成本。如：克劳斯机床 PBS-110T/3200 DA53TX
总之，折弯机在高精度且能解决防护问题时，光栅尺才更具价值。
